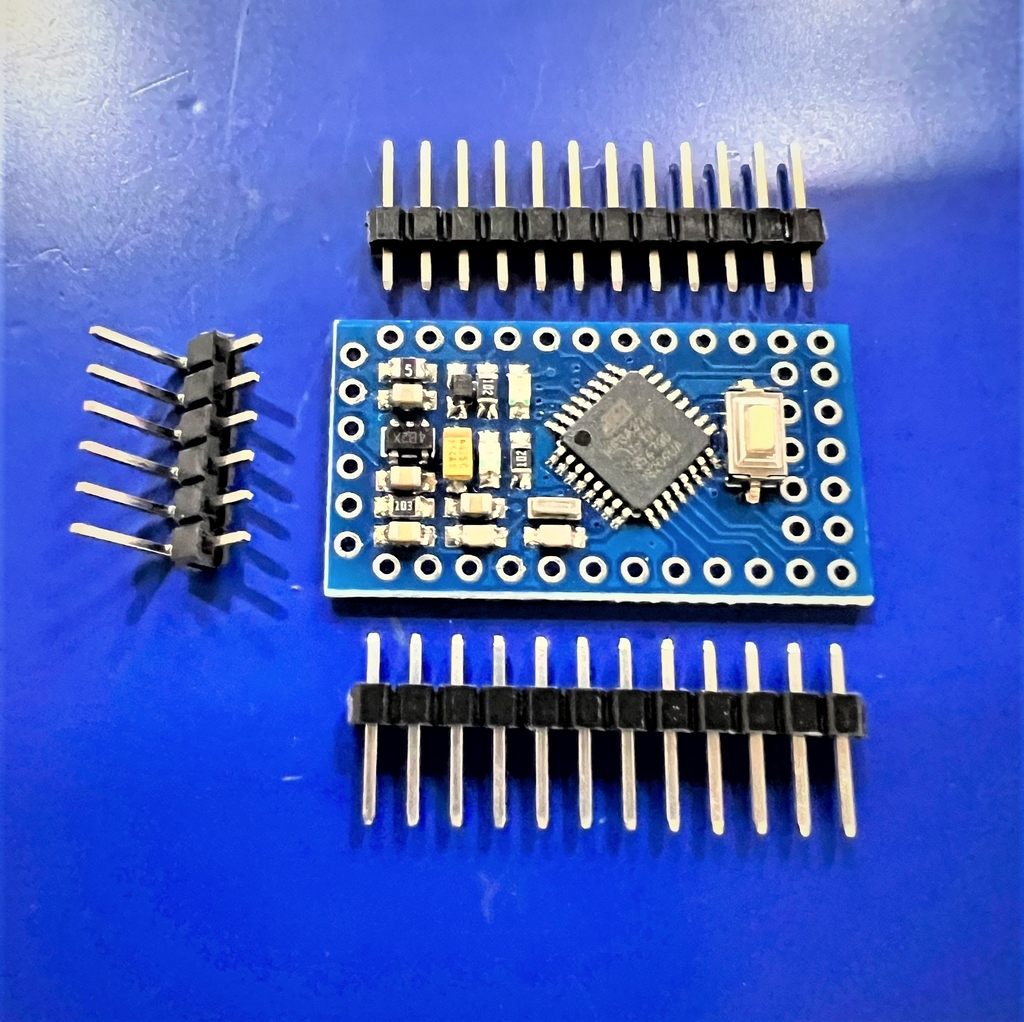

MẠCH ARDUINO PRO MINI 5V 16MHZ ATMEGA328P KHÔNG HÀN CHÂN

Arduino Pro Mini là bo mạch vi điều khiển dạng ứng dụng và nhỏ gọn, được phát triển bởi Arduino.cc và đi kèm với vi điều khiển Atmega328 được tích hợp bên trong bo mạch.

Bo mạch này có 14 Chân I / O digital, trong đó 6 chân được sử dụng để cung cấp đầu ra PWM.

Arduino Pro Mini Pinout cũng bao gồm 8 chân Analog.

Kích thước của Arduino Pro Mini bằng 1/6 kích thước của Arduino Uno, vì vậy nó khá nhỏ so với Arduino UNO.

Tùy thuộc vào điện áp hoạt động, Arduino Pro Mini có hai loại:

Điện áp hoạt động: 5.0V, Bộ dao động tinh thể: 16MHz, Bộ điều chỉnh điện áp: KB33.

Điện áp hoạt động: 3.3V, Bộ dao động tinh thể: 8MHz, Bộ điều chỉnh điện áp: KB50.

Để giảm kích thước, cổng USB và trình lập trình tích hợp bị loại bỏ khỏi Arduino Pro Mini, vì vậy sau khi tải mã lên, bạn chỉ cần đặt nó vào ứng dụng của mình (đó là lý do tại sao nó còn được gọi là loại ứng dụng).

Phần mềm Arduino chính thức là Arduino IDE được sử dụng để viết và tải lên mã lập trình. Đoạn mã chúng ta viết để lập trình bo này thường được gọi là sketch.

Arduino Pro Mini cũng có một nút Reset và một LED nhỏ được nối với chân số 13.

Arduino Pro Mini có 3 loại bộ nhớ tích hơp:

Bộ nhớ Flash 32KB trong đó 0,5KB được sử dụng bởi mã bộ nạp khởi động (bootloader).

SRAM là 2KB.

EEPROM là 1KB.

Thông số kỹ thuật :

Đây là sơ đồ mạch của các chân Arduino Pro Mini
