Mạch báo dung lượng pin đa năng 3.7V 1S 2S 3S 4S 5S 6S 7S 8S màu xanh lá Green

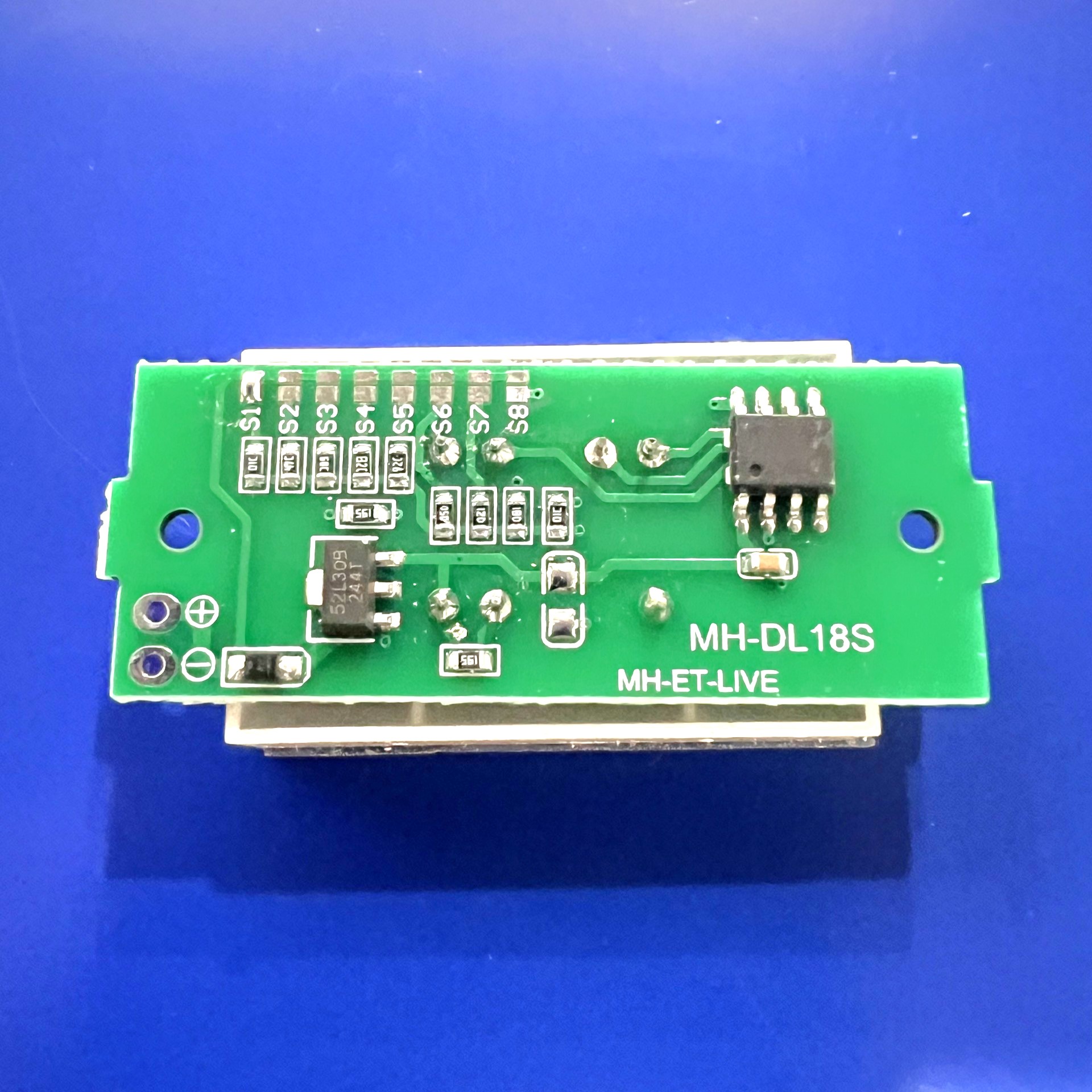

Mạch báo dung lượng pin đa năng 3.7V  dùng các vạch led để đo dung lượng các cell pin Lithium Li-ion 18650 từ 1S đến 8S bằng cách cài đặt phía sau.

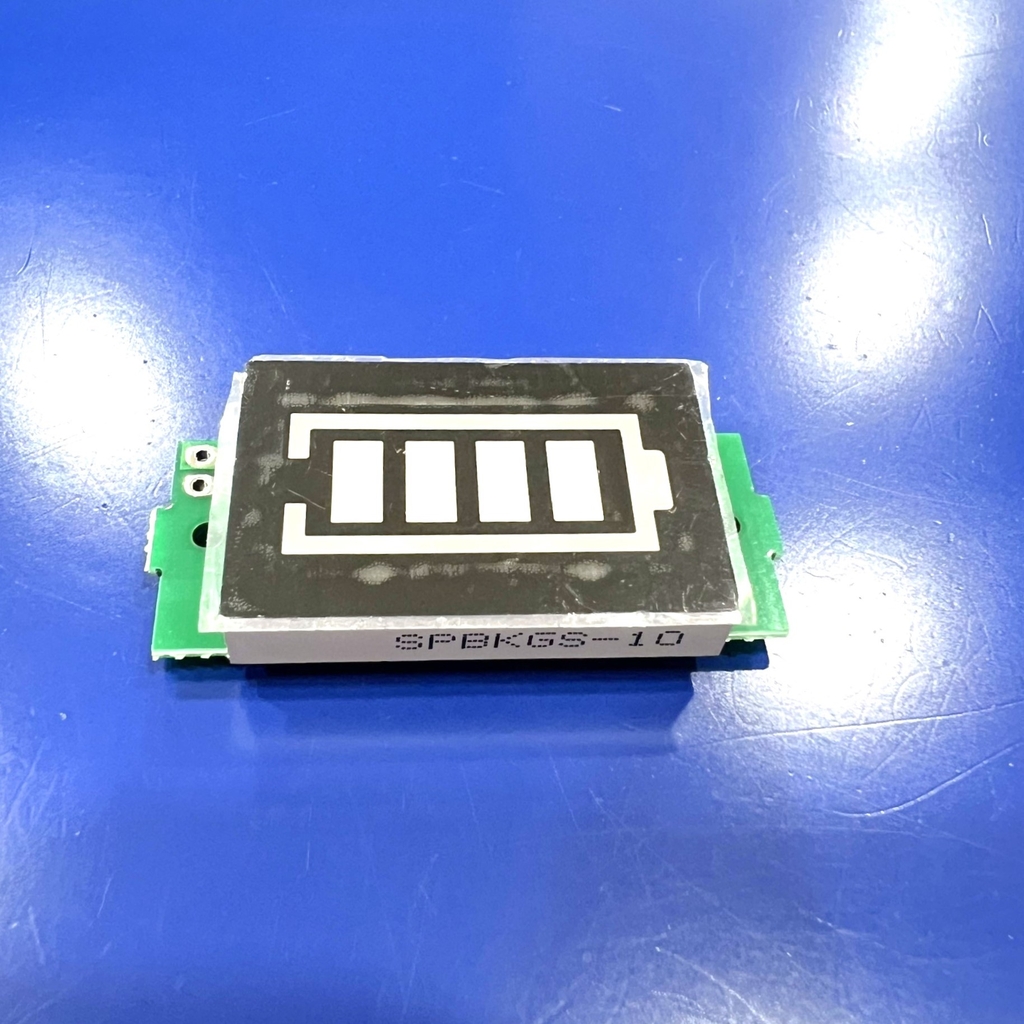

Mạch hiển thị dung lượng pin có 4 vạch tượng trưng cho 25% – 50% – 70% – 100% Pin, quý khách có thể tra trong bảng thông số của từng loại cell pin. Khi mạch không hiển thị cột sáng nào là lúc pin cần sạc.

Màn hình led hiển thị rõ ràng trực quan, đấu nối dễ dàng, tiện lợi, có thể tùy chỉnh mà không cần phải mua nhiều mạch hiển thị khác nhau.

Dòng hoạt động nhỏ 5mA có thể hoạt động liên tục hoặc mắc thêm nút nhấn kiểm tra khi cần thiết

Mạch sử dụng cho các loại pin Lithium Li-ion có điện áp 3.7V đầy 4.2V (1S), và khi mắc nối tiếp các pin đơn tạo thành các cell pin 2S | 3S | 4S | 5S | 6S | 7S | 8S

• 1S: 4.2V
• 2S: 8.4V
• 3S: 12.6V
• 4S: 16.8V
• ….

Thông số kỹ thuật

• Sử dụng cho pin: Lithium Li-ion có điện áp 3.7V đầy 4.2V
• Đo được các cell pin: 1S | 2S | 3S | 4S | 5S | 6S | 7S | 8S
• Tương ứng với điện áp từ: 3 ~ 34V
• Dòng điện hoạt động: 5mA
• Nhiệt độ làm việc: -20 ~ 50 ℃
• Sai số: ±2%
• Kích thước lắp đặt: 20×31.5mm
• Trọng lượng: 5g
