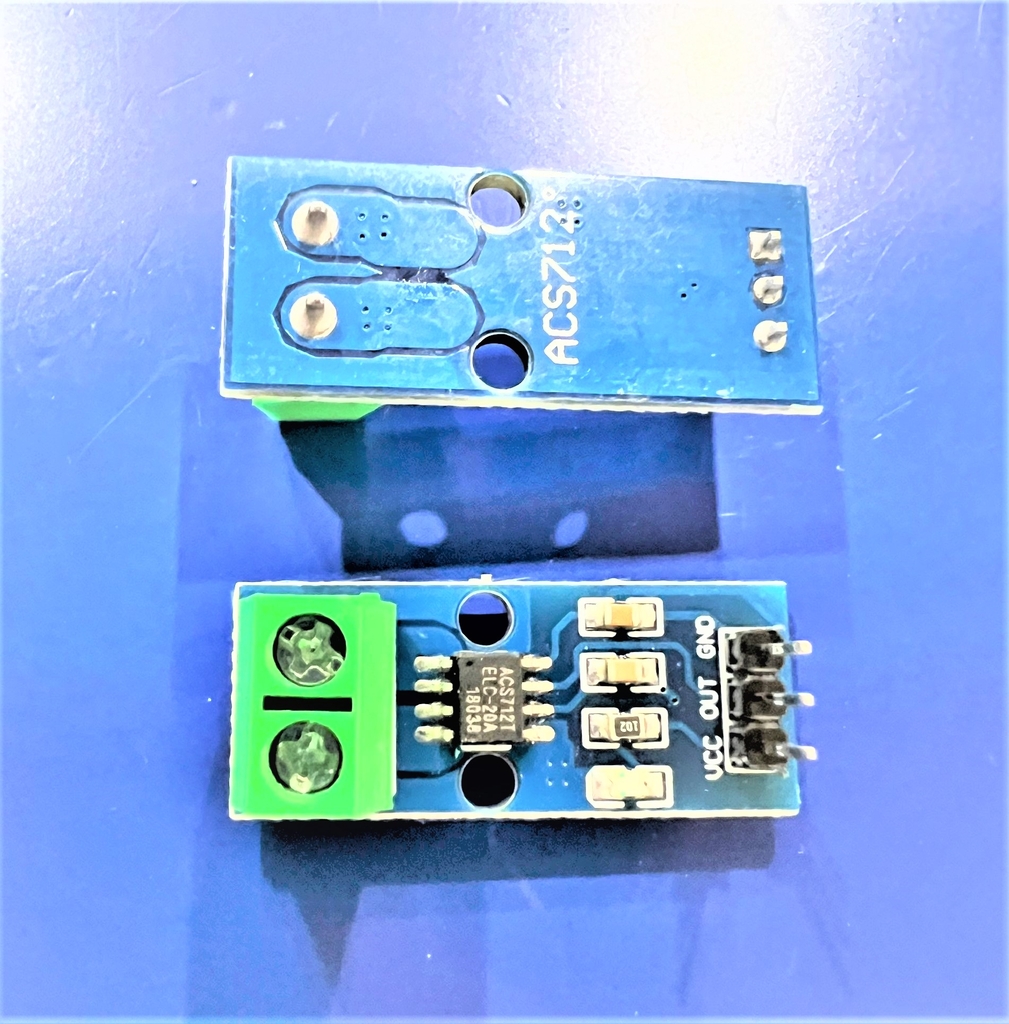

Mạch cảm biến dòng điện Hall ACS712 20A
- Tình trạng: Còn hàng
- Thương hiệu: Đang cập nhật
37.000₫
THÔNG SỐ KĨ THUẬT:
- Điện áp nuôi module: 5 VDC
- Độ nhạy đối với:
+ ACS 712-05B (5 Ampe): 180 – 190 mV/A
+ ACS 712-20A (20 Ampe): 96 – 104 mV/A
- Nhiệt độ hoạt động: - 40 đến 80 độ C.
- Thời gian chuyển đổi: 5µs.
- Điện áp đầu ra ổn định.
- Sơ đồ nối chân: + Chân Arduino - Chân module ACS712 + 5V - VCC + GND - GND + A0 - OUT
- Cổng kết nối 1 của ACS712 : Chân 1 của Motor
- Cổng kết nối 2 của ACS712 : Nguồn cấp điện dương
- Chân 2 của Motor : Chân âm của nguồn điện
* CÔNG DỤNG SẢN PHẨM:
- Module sử dụng IC ACS712 để đo dòng điện, có thể đo cả dòng AC và DC. Module vô cùng nhỏ nhẹ và dễ dàng sử dụng. IC ACS712 là IC cảm biến dòng điện dùng hiệu ứng Hall , ACS sẽ xuất Vout biến đổi tuyến tính với dòng cần đo.
