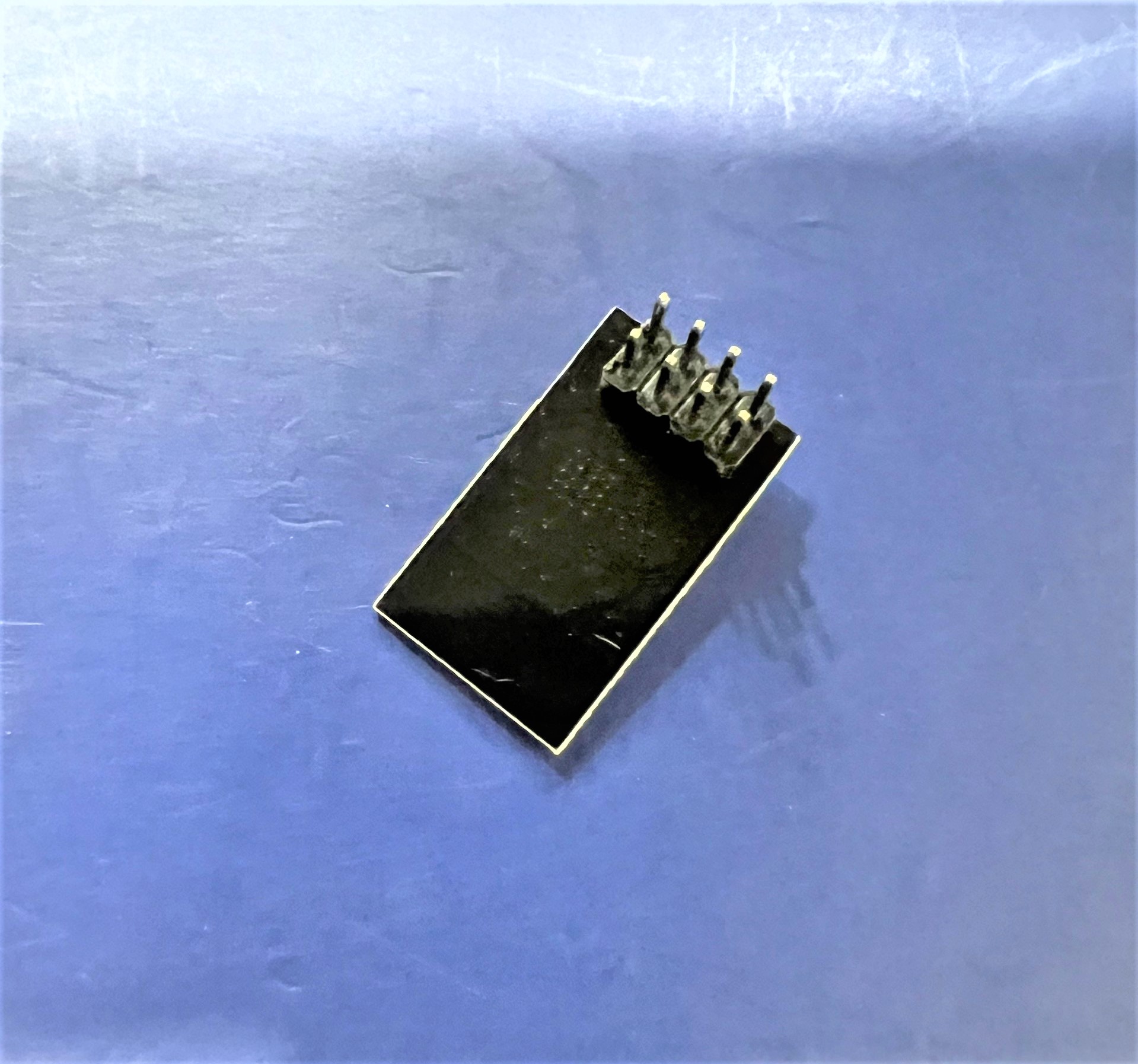

MODULE THU PHÁT WIFI ESP8266 ESP01
- Tình trạng: Còn hàng
- Thương hiệu: Đang cập nhật
40.000₫
Module Thu Phát Wifi ESP8266 ESP01 thường được dùng cho các ứng dụng IOT ( Internet of Things). Module này đã được nạp sẵn firmware giúp người dùng giao tiếp với wifi rất dễ dàng qua tập lệnh AT thông qua giao tiếp UART ( baudrate mặc định 9600, một số mạch là 11520) quen thuộc.
Tính năng chính:
-
Hỗ trợ chuẩn 802.11 b/g/n.
-
Wi-Fi 2.4 GHz, hỗ trợ WPA/WPA2.
-
Chuẩn điện áp hoạt động: 3.3V.
-
Chuẩn giao tiếp nối tiếp UART với tốc độ Baud lên đến115200
-
Có 3 chế độ hoạt động: Client, Access Point, Both Client and Access Point.
-
Hỗ trợ các chuẩn bảo mật như: OPEN, WEP, WPA_PSK, WPA2_PSK, WPA_WPA2_PSK.
-
Hỗ trợ cả 2 giao tiếp TCP và UDP
-
Làm việc như các máy chủ có thể kết nối với 5 máy con.
Sơ đồ chân :
Chức năng các chân:
1. VCC: 3.3V , dòng có thể lên 300mA vì thế cần mạch nguồn riêng
2. GND: 0V
3. Tx: Chân Tx của giao thức UART, kết nối đến chân Rx của vi điều khiển.
4. Rx: Chân Rx của giao thức UART, kết nối đến chân Tx của vi điều khiển.
5. RST: chân reset, kéo xuống mass để reset.
6. CH_PD: chân này nếu được kéo lên mức cao module sẽ bắt đầu thu phát wifi, kéo xuống mức thấp module dừng phát wifi. Vì ESP8266 khởi động hút dòng lớn nên chúng ta giữ chân này ở mức 0V khi khởi động hệ thống của mình , sau 2s hãy kéo chân CH_PD lên 3.3V, để đảm bảo module hoạt động ổn định.
7. GPIO0: kéo xuống thấp cho chế độ upgrade firmware.
8. GPIO2: không sử dụng.
Lưu ý : Không cấp nguồn cho esp8266 ESP01 bằng nguồn 3.3v của mạch pl2302,cp2102,arduino uno, nano, mega.. có thể gây cháy.
